Rの主成分分析prcomp()関数が何しているか確かめてみた。主成分分析の初歩的な解説から・・・
要約
- データ $X$ の主成分分析は，各点からの垂線の距離（情報損失量）が最小になるように，固有ベクトルを決める．
- 主成分得点の分散の最大化も，これと同じことをしている．
- 固有値は，最小化された情報損失量であり，最大化された主成分得点の分散でもある．
- Rで主成分分析は
prcomp()関数を使う． - 固有値の平方根（主成分スコアの標準偏差）
$sdevとノルム１で直交する固有ベクトル$rotationが出力される． - 主成分スコアは
$xで出力される． - 主成分負荷量はデータ $X$ と主成分スコアとの相関係数として定義され，データが
x01で分析結果がpr01ならcor(x01,pr01$x)で求められる。 - 各主成分の寄与率（各主成分が何％データの分散を説明しているか）は，
summary(pr01)で出力される。 - 通常，主成分分析では，各変数の分散は1に標準化した方がよいが，これは引数
scale.=Tでできる． biplot()関数を使うと，スコアと主成分負荷量という別種の値が１つのグラフにプロットされるが，これらの値は，特異値分解（$X=UDV’$）で得られるもので，上記のそれらとは値が異なる．biplot()関数によるプロット図は，引数scale=1（デフォルト）を与えると，主成分スコアはノルム1に標準化されて出力され，各主成分のスコアのバラツキが見えなくなる（特異値分解の $U$ に相当する）。biplot()関数によるプロット図は，引数scale=1（デフォルト）を与えると，主成分負荷量は，データ $X$ と主成分スコアとの相関係数に $X$ の標準偏差× $\sqrt{n-1}$ を掛けた（値特異値分解の $VD$ に相当する）。スケールが違うが， $X$と主成分との遠近関係はわかる。biplot()関数によるプロット図は，引数scale=0を与えると，主成分スコアは定義通りに出力される（特異値分解の $UD$ に相当する）。biplot()関数によるプロット図は，引数scale=0を与えると，主成分負荷量として，固有ベクトルが描画される（値特異値分解の $V$ に相当する）。
考え方
主成分分析のかみ砕いた解説（咀嚼説明）は，有馬・石村（1987）[1]にあります．
以下はそのフォローです．
成分ベクトルと$X$との距離の最小化であり，
スコアの分散の最大化でもある．
情報損失量$I$の最小化

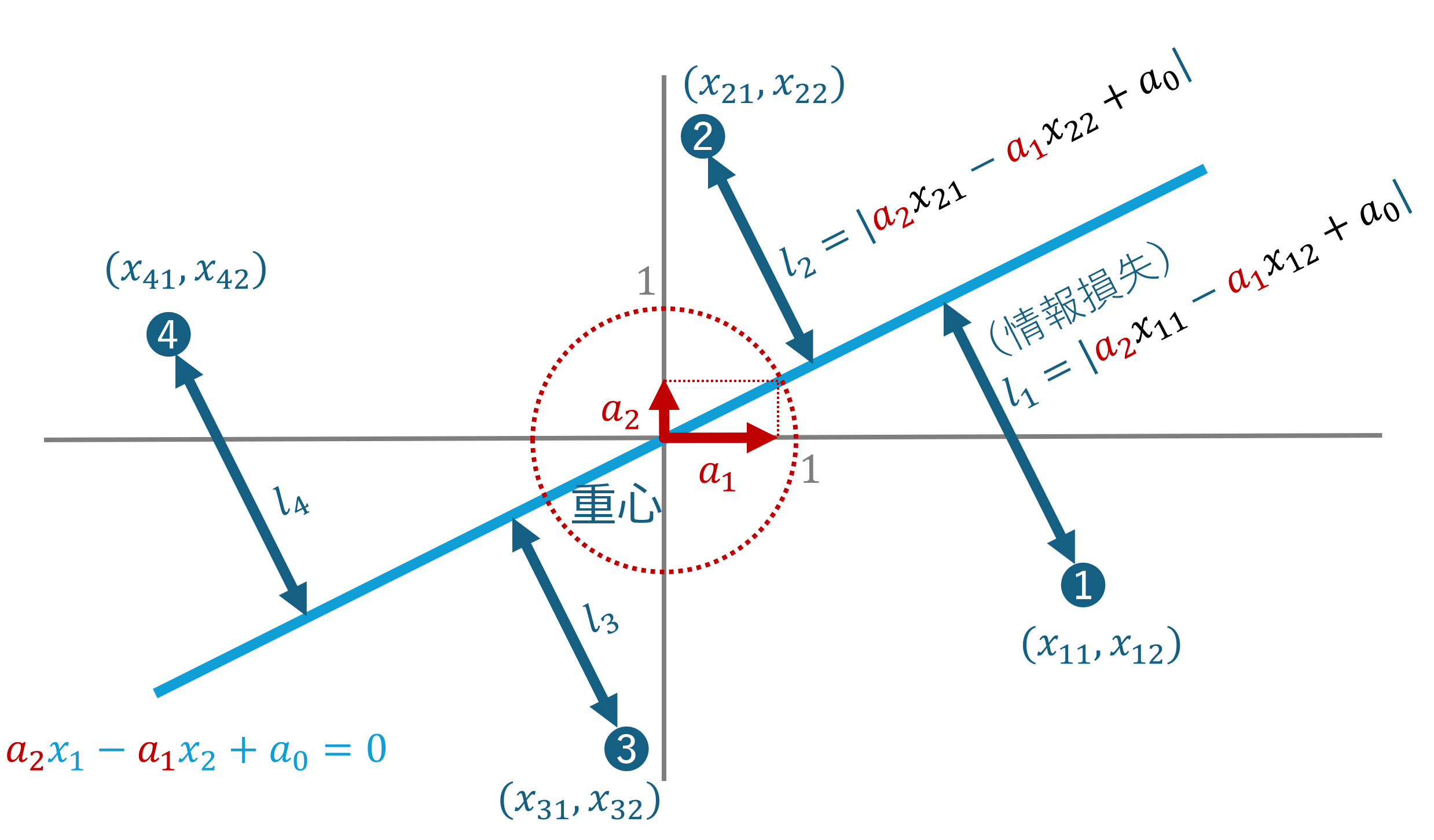

$x_i=(x_{i1},x_{i2})$と直線 $a_2x_{i1}-a_1x_{i2}+a_0=0$ との距離 を$l_i$ で表す．
ただし，$a_1^2+a_2^2=1$ とする．
ヘッセの標準形から
$$l_i=|a_2x_{i1}-a_1x_{i2}+a_0|$$
ヘッセの標準形
点 $(x_1,y_1)$ から直線 $ax+by+c=0$ に下した垂線の長さは
$$\displaystyle \frac{|ax_1+by_1+c|}{\sqrt{a^2+b^2}}$$
情報損失量 $I$ を以下で定義して，
$$I(a_2,a_1,a_0)=\sum_il_i^2=\sum_i(a_2x_{i1}-a_1x_{i2}+a_0)^2$$
$I$ を最小化するような$a_2, a_1, a_0$ を見つけたい．
言い換えれば・・・
$$\displaystyle \min_{a_2,a_1,a_0} I(a_2,a_1,a_0)$$
s.t. $$a_2^2+a_1^2=1$$
なので，ラグランジュ乗数法より
$$\displaystyle \min_{a_2,a_1,a_0} L=I-\lambda_0(a_2^2+a_1^2-1)$$ ….(1)
１階の条件として
$$\displaystyle \frac{\partial U}{\partial a_0}=2\sum_i(a_2x_{i1}-a_1x_{i2}+a_0)=0$$ ….(2)
なので，$x_{i1}$と$x_{i2}$の平均を，それぞれ$\bar{X}_1$,$\bar{X}_2$とすると，
$$a_2\bar{X}_1-a_1\bar{X}_1+a_0=0$$
ということであり，$z_{i1}=x_{i1}-\bar{X}1$，$z{i2}=x_{i2}-\bar{X}_{i2}$とすると，
$$a_2x_{i1}-a_1x_{i2}+a_0=a_2z_{i1}-a_1z_{i2}$$
なので，
$$\displaystyle \frac{\partial I}{\partial a_2}=2\sum_iz_{i1}(a_2z_{i1}-a_1z_{i2})-2\lambda_0 a_2=0$$ ….(3)
$$\displaystyle \frac{\partial I}{\partial a_1}=-2\sum_iz_{i2}(a_2z_{i1}-a_1z_{i2})-2\lambda_0 a_1=0$$ ….(4)
さらに，
$$\displaystyle \frac{\partial I}{\partial \lambda_0}=-(a_2^2+a_1^2-1)=0$$ ….(5)
を満たす$(a_1,a_2)$について（本当は$a_1=a^{*}_1, a_2=a^{*}_2$とか書くべきだが面倒なので書きません。そう読み替えてください）
(3)式から
$$\displaystyle a_2Var(X_1)-a_1Cov(X_1,X_2)=\frac{\lambda_0 }{n-1}a_2$$ ….(6)
(4)式から
$$\displaystyle -a_2Cov(X_1,X_2)+a_1Var(X_2)=\frac{\lambda_0 }{n-1}a_1$$ ….(7)
$\lambda=\lambda_0/(n-1)$ と書き換えると，
$$ \left( \begin{array}{cc} Var(X_1) & Cov(X_1,X_2) \\ Cov(X_1,X_2) & Var(X_2) \end{array}\right) \left(\begin{array}{c} a_2 \\ -a_1 \end{array}\right) =\lambda \left( \begin{array}{c} a_2 \\ -a_1 \end{array}\right) $$ ….(8)
ということであり，$(a_2,-a_1)$というのは，$n$行2列の行列$X=(X_1,X_2)$の分散・共分散行列の固有ベクトル！
$\lambda$は，$X$の分散・共分散行列の固有値！
・・・ということ．
さらに，(6)式に$a_2$を掛けて，(7)式に$a_1$を掛けて足し合わせると
$$a_2^2Var(X_1)-2a_1a_2Cov(X_1,X_1)+a_1^2Var(X_2)=\lambda(a_2^2+a_1^2)$$
なので，
$$Var(a_2X_1-a_1X_2)=\lambda$$ ….(9)
であり，これは，
$$\sum_i(a_2x_1-a_1x_2+a_0)^2=(n-1)\lambda=\lambda_0$$
のことなので，$\lambda_0$は情報損失量$I$ということ．つまり，
$$I=\lambda_0$$
スコアの最大化
$a_1X_1+a_2X_2$を主成分得点 (principal component score) あるいは単にスコア (score) と呼ぶ．
$n$行2列の行列$X=(X1,X_2)$でスコア$a_1X_1+a_2X_2$の分散を最大化するノルム1の$(a_1,a_2)$を求める．
$$\displaystyle \max_{a_1,a_2} Var(a_1X_1+a_2X_2)$$
s.t $$a_1^2+a_2^2=1$$
であるから，ラグランジュ乗数法で
$$\displaystyle \max_{a_1,a_2}L=Var(a_1X_1+a_2X_2)-\mu(a_1^2+a_2^2-1)$$
$$=a_1^2Var(X_1)+2a_1a_2Cov(X_1,X_2)+a_2^2Var(X_2)-\mu (a_1^2+a_2^2-1)$$…. (10)
1階の条件は
$$\displaystyle \frac{\partial L}{\partial a_1}=2a_1Var(X_1)+2a_2Cov(X_1,X_2)-2\mu a_1=0$$…. (11)
$$\displaystyle \frac{\partial L}{\partial a_2}=2a_1Cov(X_1,X_2)+2a_2Var(X_2)-2\mu a_2=0$$…. (12)
したがって， $$ \left( \begin{array}{cc} Var(X_1) & Cov(X_1,X_2)\\ Cov(X_1,X_2) & Var(X_2) \end{array}\right) \left( \begin{array}{c} a_1 \\ a_2 \end{array}\right)= \mu\left( \begin{array}{c} a_1 \\ a_2 \end{array} \right) $$ …(13)
であり，$(a_1,a_2)$は，$X=(X_1,X_2)$ の分散・共分散行列の固有ベクトル
$\mu$は，その固有値．
$$a_1^2Var(X_1)+2a_1a_2Cov(X_1,X_2)+a_2^2Var(X_2)=\mu(a_1^2+a_2^2)$$
なので
$$Var(a_1X_1+a_2X_2)=\mu$$ ….(14)
つまり，
$$ \sum_i(a_1z_{i1}+a_2z_{i2})^2=(n-1)\mu=\mu_0 $$
でもある．
行列表記で
n行2列の重心$(0,0)$の行列 $X=(X_1,X_2)$を考える。
$$ X=\left( \begin{array}{cc} z_{11} &z_{12} \\ z_{21} & z_{22}\\ \cdots & \cdots \\ z_{n1} & z_{n2} \end{array} \right) $$
$X’$を$X$の転置行列とすると･･･
情報損失量を最小化する条件式(8)は
$$ X’X \left( \begin{array}{c} a_2 \\ -a_1 \end{array} \right)=\lambda_0\left( \begin{array}{c} a_2 \\ -a_1 \end{array}\right) $$ …(15)
スコアの分散を最大化する条件式(13)は
$$ X’X\left( \begin{array}{c} a_1 \\ a_2 \end{array}\right) =\mu_0\left( \begin{array}{c} a_1 \\ a_2 \end{array}\right) $$ …(16)
つまり，$(a_1, a_2)$ は$X’X$の固有ベクトルであり，$\lambda_0, \mu_0$は$X’X$の固有値。（この例だと固有値は2個ある。）
固有ベクトル，固有値の求め方
特異値分解
$X’X$の固有ベクトルは$X$を特異値分解で求められる。（具体的な分解はRがやってくれる，後述）
$X=UDV’$
ここで，
- $U$： 左固有特異ベクトル（$n$行$p$列の直交行列，この例だと$p=2$）
- $D$：特異値（$p行p列の対角行列）$
- $V$：右特異ベクトル（$p行p列$の直交行列）
ここで
- $V$は$X’X$の固有ベクトル
- $X’X=(UDV’)^{‘} UDV’=VD’UUDV’=VD^2V’$ ($U$は$UU’=I$となる直交行列)
- $X’X=VD^2V’$は固有値分解の形。
- この場合，$V$は$X’X$の直交する固有ベクトル。
- $D$は$X’X$の特異値
- $D^2$は$X’X$の固有値 $\mu_{01},…,\mu_{0p}$を対角成分とする対角行列。
- つまり$D$は$X’X$の特異値 $\sqrt{\mu_{01}},…,\sqrt{\mu_{0p}}$
- $UD$は主成分スコア（$UD=XV’$）
- $XV’=UDVV’=UD$（$V$はノルム1の直交行列なので， $V’V=I$）
- $VD$は主成分負荷量(loading)（の$\sqrt{Var(X_1)(n-1)}, \cdots,\sqrt{Var(X_p)(n-1)}$倍）
- 主成分負荷量は$X$とスコア($XV’=UD$)との相関係数 $Cor(X,XV’)$
- $VD$に左から$\displaystyle \left(\frac{1}{\sqrt{Var(X_1)(n-1)}},\cdots,\frac{1}{\sqrt{Var(X_p)(n-1)}}\right)$の対角行列を掛けると定義どおりの主成分負荷量$Cor(X,XV’)$になる
Rで
library(tidyverse)
Rのpcrcom関数で
データ
わかりやすいデータを作成して，元のデータ$X$が主成分分析でどんな主成分ベクトルによってどんなスコアが与えられるかを確認したい。
もとのデータとして，$X=(X_1,X_2)$の2変数9個を与えてみよう。
x01<-c(0,0,
2+0.5,1-1,
2-0.5,1+1,
4+0.5,2-1,
4-0.5,2+1,
-2+0.5,-1-1,
-2-0.5,-1+1,
-4+0.5,-2-1,
-4-0.5,-2+1
)%>%
matrix(ncol=2,byrow=T)

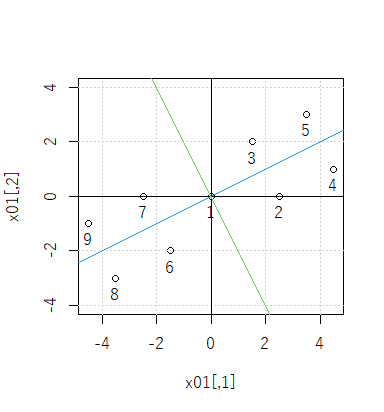

こんな感じ
plot(x01,asp=1)
grid()
text(1:9,x=x01[,1],y=x01[,2],pos = 1)
abline(h=0)
abline(v=0)
abline(a=0,b=0.5,col=4)
abline(a=0,b=-2,col=3)
横軸が$X_1$（x01[,1]），縦軸が$X_2$（x01[,2]）
8つの点が，$(2,1)$の方向の原点を通る直線対して垂直に，長さ$\sqrt{0.5^2+1^2}=\sqrt{1.25}$で対称にばらついている．
分析しなくても主成分ベクトルは，$(2,1)$の方向と$(-1,2)$の方向でしょう．
平均は２変数とも0（中心化されている，標準化ではない＝分散は1ではない）．
apply(x01,2,mean)%>%
round(4)
[1] 0 0
$X_1,X_2$の分散・共分散行列$M$は
var(x01)
[,1] [,2]
[1,] 10.25 4.5
[2,] 4.50 3.5
主成分分析を行う
prcomp()関数
pr01<-prcomp(x01)
pr01
Standard deviations (1, .., p=2):
[1] 3.535534 1.118034
Rotation (n x k) = (2 x 2):
PC1 PC2
[1,] -0.8944272 -0.4472136
[2,] -0.4472136 0.8944272
固有値
Standard deviationsというのは，スコアの標準偏差$\sqrt{\mu}$．
pr01$sdev
[1] 3.535534 1.118034
二乗するとスコアの分散であり，$X$の分散・共分散行列$M$の固有値$\mu$．つまり，式(13)の$\mu$に相当。
pr01$sdev^2
[1] 12.50 1.25
この場合固有値は2個あるので，2つ出力．最初が第１主成分の，次のが第２主成分の固有値．第１主成分の方に分散が大きいことがわかる．
主成分のベクトル
rotationは，主成分のベクトル $(a_1,a_2)$
pr01$rotation
PC1 PC2
[1,] -0.8944272 -0.4472136
[2,] -0.4472136 0.8944272
これも２種類あって，１列目が第１主成分で，２列目が第２主成分で，直交している．
第１主成分が$(-2,-1)$の方向で，第２主成分が$(-1,2)$の方向で，ノルムが1となっている．
pr01$rotation[,1]^2
[1] 0.8 0.2
（横軸が$X_1$，縦軸が$X_2$の場合）左下方向と左上方向で，思っていたのと逆だが，どっち方向にスコアをとるかだけの問題で，本質的に違いはない．
各点のスコア
各点のスコアは，$xで取り出せる．
pr01$x
PC1 PC2
[1,] 0.000000 0.000000
[2,] -2.236068 -1.118034
[3,] -2.236068 1.118034
[4,] -4.472136 -1.118034
[5,] -4.472136 1.118034
[6,] 2.236068 -1.118034
[7,] 2.236068 1.118034
[8,] 4.472136 -1.118034
[9,] 4.472136 1.118034
スコアは$a_1x_1+b_1x_2$のことだから，x01とRotationを掛け合わせても得られる．
x01%*%pr01$rotation
PC1 PC2
[1,] 0.000000 0.000000
[2,] -2.236068 -1.118034
[3,] -2.236068 1.118034
[4,] -4.472136 -1.118034
[5,] -4.472136 1.118034
[6,] 2.236068 -1.118034
[7,] 2.236068 1.118034
[8,] 4.472136 -1.118034
[9,] 4.472136 1.118034
各点のスコアのグラフ
第１主成分が横軸，第２主成分が縦軸
plot(pr01$x,asp=1)
grid()
abline(h=0,col=4)
abline(v=0,col=3)
text(1:9,x=pr01$x[,1],y=pr01$x[,2],pos=1)
スコアのプロットをマイナス45度回して，さらに＋－をひっくり返した形． （青い線がもとの真ん中を通る直線）
例えば，２番目の点の第一主成分のスコアは，原点を通る傾き1/2の直線（第１主成分方向）に垂線を下した点が$(2,1)$だから，第１主成分が$-\sqrt{2^2+1^2}=-\sqrt{5}$
-sqrt(2^2+1^2)
[1] -2.236068

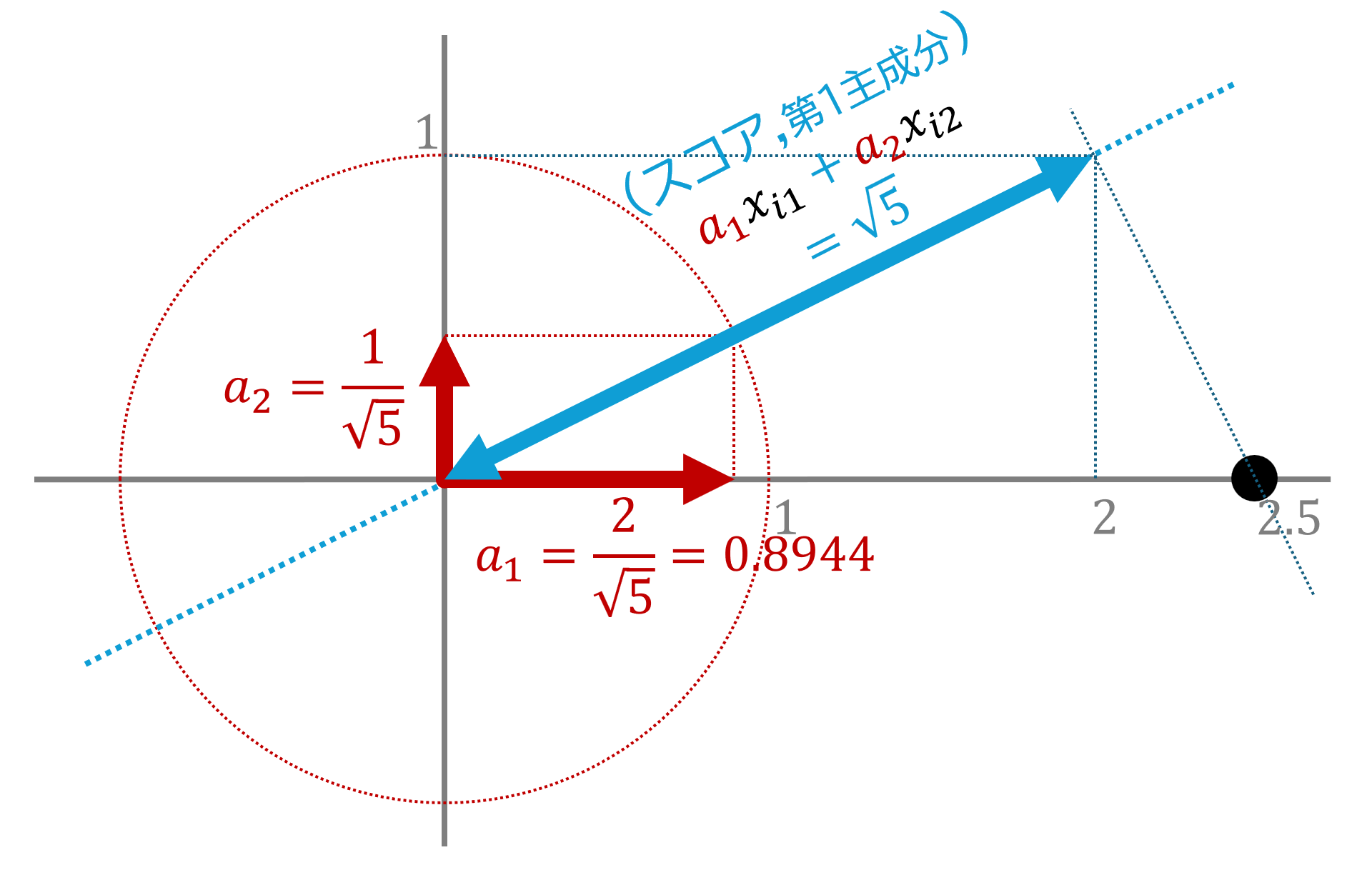

第1主成分だけで点2 $(x_{21}=2.5,x_{22}=0)$のスコアと情報損失は以下のように図示できる（図が描きにくいので$a_1,a_2$はあえて正方向にしている）

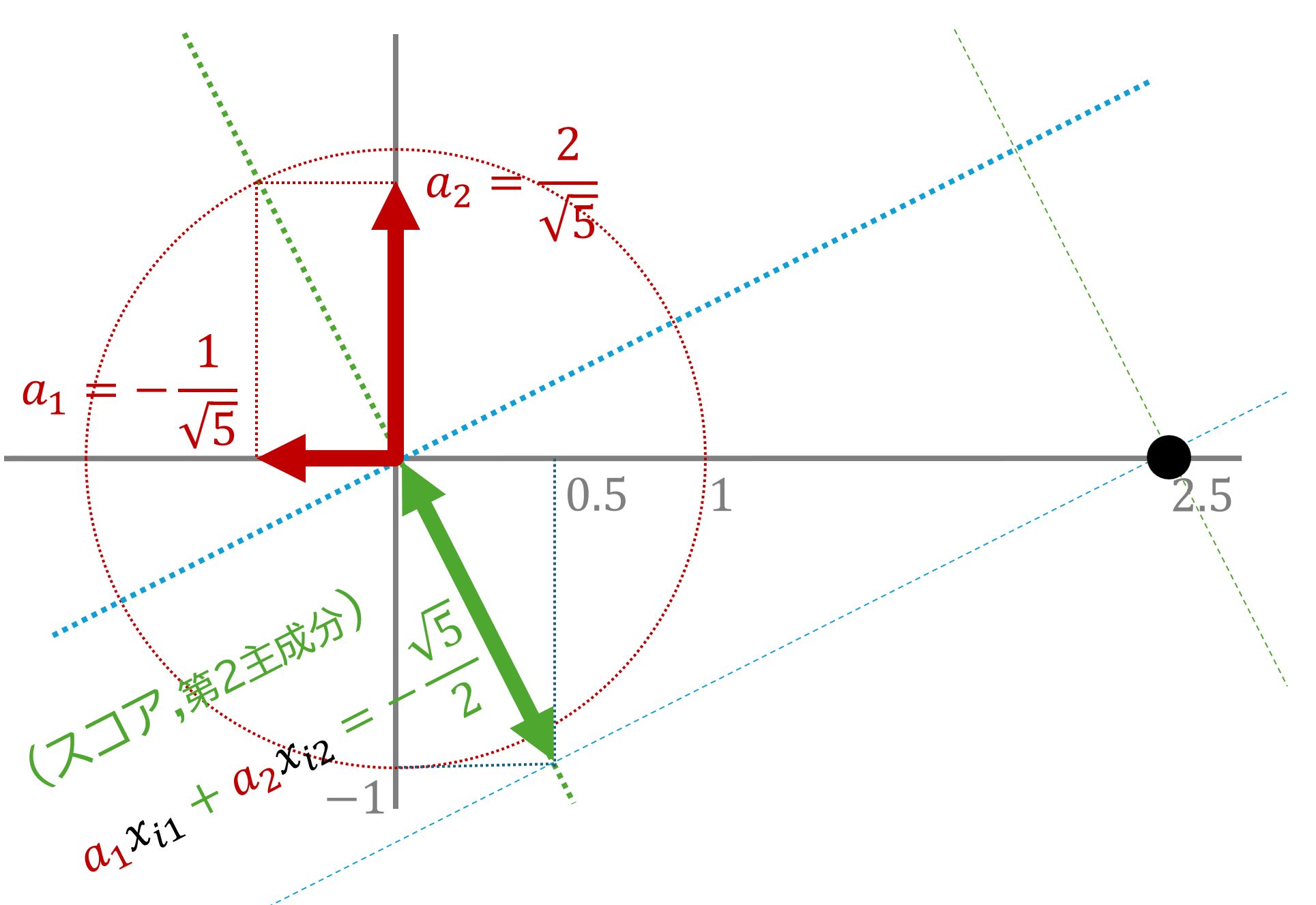

第２主成分のスコアは，$(2.5,0)$の点から原点を通り傾き$-2$の直線に落とした垂線が，$-\sqrt{0.5^2+(-1)^2}=-\sqrt{1.25}$
-sqrt(0.5^2+(-1)^2)
[1] -1.118034
スコアの分散は，（前述のとおり）固有値
var(pr01$x)%>%
round(4)
PC1 PC2
PC1 12.5 0.00
PC2 0.0 1.25
特異値分解との関係
特異値分解$X=UDV’$はsvd関数
px01<-svd(x01)
左特異ベクトル$U$は$u
U01<-px01$u
右特異ベクトル$V$は$v
V01<-px01$v
特異値$D$は$d（対角行列にする必要がある）
D01<-px01$d %>% diag()
$V$は固有ベクトルそのもの。prcomp関数の出力$rotationと一致する。
pr01$rotation
PC1 PC2
[1,] -0.8944272 -0.4472136
[2,] -0.4472136 0.8944272
V01
[,1] [,2]
[1,] -0.8944272 -0.4472136
[2,] -0.4472136 0.8944272
$V$のノルムは1
norm(V01,"2")
[1] 1
$U$のノルムも1
norm(U01,"2")
[1] 1
$UD$は主成分スコア 。prcomp関数の出力$xと一致する。
U01%*%D01 %>% round(4)
[,1] [,2]
[1,] 0.0000 0.000
[2,] -2.2361 -1.118
[3,] -2.2361 1.118
[4,] -4.4721 -1.118
[5,] -4.4721 1.118
[6,] 2.2361 -1.118
[7,] 2.2361 1.118
[8,] 4.4721 -1.118
[9,] 4.4721 1.118
pr01$x %>% round(4)
PC1 PC2
[1,] 0.0000 0.000
[2,] -2.2361 -1.118
[3,] -2.2361 1.118
[4,] -4.4721 -1.118
[5,] -4.4721 1.118
[6,] 2.2361 -1.118
[7,] 2.2361 1.118
[8,] 4.4721 -1.118
[9,] 4.4721 1.118
当然$XV’$とも一致する
x01%*%t(V01) %>% round(4)
[,1] [,2]
[1,] 0.0000 0.000
[2,] -2.2361 -1.118
[3,] -2.2361 1.118
[4,] -4.4721 -1.118
[5,] -4.4721 1.118
[6,] 2.2361 -1.118
[7,] 2.2361 1.118
[8,] 4.4721 -1.118
[9,] 4.4721 1.118
$D$は，スコアの標準偏差の $\sqrt{n-1}$ 倍。つまり，$\sqrt{(n-1)\mu}=\sqrt{\mu_0}$
主成分分析prcomp関数のStandard deviationで出力される特異値は$\sqrt{\mu}$の方。
pr01$sdev
[1] 3.535534 1.118034
特異値分解の$dで出力されるのは$\sqrt{\mu_0}$。 $\sqrt{n-1}$ で割ると $\sqrt{\mu}$ に一致する。
px01$d/sqrt(9-1)
[1] 3.535534 1.118034
主成分負荷量
$X$とスコアとの相関係数
$X$の個々の点の特徴を，2つの主成分に分けて見れることはわかった．
それでは$X_1$という変数は，主成分から見てどんな変数か，$X_2$はどうか，というのが主成分負荷量(principal component loading)．単に負荷量 (loading) と呼ぶ場合も．（因子負荷量 (factor loading)と呼ぶ人もいるが，因子分析の用語で気持ち悪い．）
$X$とスコアとの相関係数で定義される．
$$\displaystyle \frac{Cov(X_1,a_1X_1+a_2X_2)}{\sqrt{Var(X_1)}\sqrt{Var(a_1X_1+a_2X_2)}}$$
prcompの出力には負荷量がない！しかし，ふつうに元データx01とスコア$xとの相関係数を求めればよい。
cor(x01,pr01$x)%>%
round(4)
PC1 PC2
[1,] -0.9877 -0.1562
[2,] -0.8452 0.5345
相関係数なので，主成分負荷量は$[-1,1]$の間の値をとる．
変数$X_1$は，第１主成分と-0.9877の相関があるが，第２主成分とは-0.1562しかない。
変数$X_2$は，第１主成分と-0.8452の相関があり，第２主成分とも0.5345の相関がある。
特異値からも求められる
主成分負荷量は以下でも求められる。（上の方法で求められるなら，それでいいじゃないかと思うが，固有値や特異値分解の$VD$の意味がよくわかるので，理解しておこう。）
$$\displaystyle \frac{Cov(X_1,a_1X_1+a_2X_2)}{\sqrt{Var(X_1)}\sqrt{Var(a_1X_1+a_2X_2)}}= \frac{a_1Var(X_1)+a_2Cov(が_1,X_2)}{\sqrt{Var(X_1)}\sqrt{\mu}}= \frac{a_1\mu}{\sqrt{Var(X_1)}\sqrt{\mu}}$$
3項目への変換は
$$\left(\array{Var(X_1) & Cov(X_1,X_2)\ Cov(X_1,X_2) & Var(X_2)}\right)\left(\array{a_1 \ a_2}\right)=\mu\left(\array{a_1 \ a_2}\right)$$
からきている．
prcomp関数の出力$rotation（固有ベクトル$a$）と$sdev（特異値$\sqrt{\mu}$）の対角行列を掛けて，それぞれ$\sqrt{Var(X_1)},\sqrt{Var(X_2)}$で割ればよい。
つまり，こういうこと。
まず $\sqrt{Var(X_1)},\sqrt{Var(X_2)}$を求める
vx01<-apply(x01,2,sd)
vx01
[1] 3.201562 1.870829
$a_1\sqrt{\mu},a_2\sqrt{\mu}$を求めて$\sqrt{Var(X_1)},\sqrt{Var(X_2)}$で割る
pr01$rotation%*%diag(pr01$sdev)%>%
sweep(.,1,vx01,"/") %>%
round(4)
[,1] [,2]
[1,] -0.9877 -0.1562
[2,] -0.8452 0.5345
特異値分解の$VD$を使う場合は，これは$sdev（特異値$\sqrt{\mu}$）の$\sqrt{(n-1)}$倍なので，$\sqrt{(n-1)}$でも割らないといけない。
V01%*%D01%>%
sweep(.,1,vx01,"/") %>%
sweep(.,1,sqrt(9-1),"/") %>%
round(4)
[,1] [,2]
[1,] -0.9877 -0.1562
[2,] -0.8452 0.5345
biplot

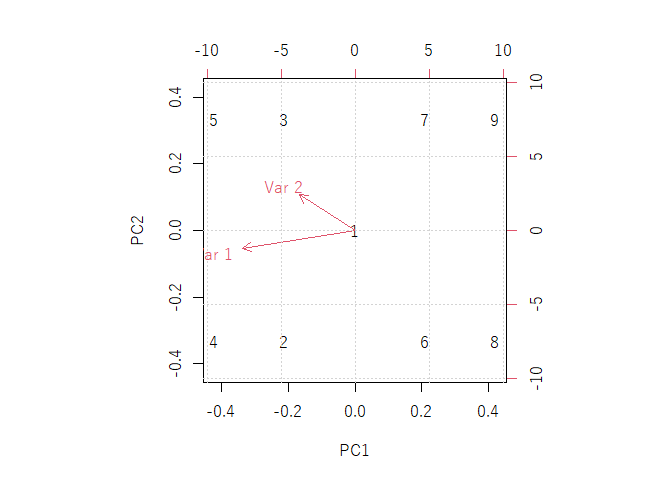

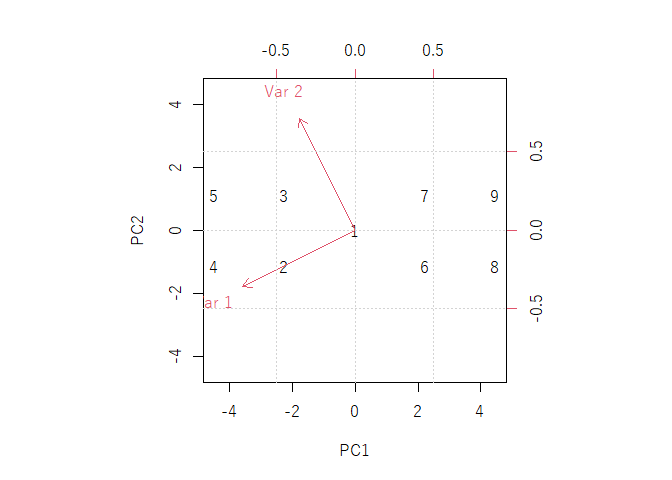

主成分分析のスコアと主成分負荷量は，biplot()関数で出力できる．
biplot(pr01,asp=1)%>%
grid()
スコアと負荷量は全く別種の数値が無理やり１つのグラフに入れてある．
下と左の目盛がスコア用で，上と右が主成分負荷量のための目盛．
しかも，よくわからないスケーリングをしてあるので，余計によくわからない。
1～9の数字が各点のスコアで，赤い矢印が負荷量・・・だと思ったが，何か数値が違う．
biplot() 関数にはscale=という引数があり，デフォルトでscale=1が与えられている。
$UD$で各点のスコアとなることは説明した。固有値が2つある場合は，
$$D=\left(\begin{array}{cc} \sqrt{\mu_{0,1}} & 0 \\ 0 & \sqrt{\mu_{0,2}} \end{array}\right)$$
D01 %>% round(4)
[,1] [,2]
[1,] 10 0.0000
[2,] 0 3.1623
・・・であるはずなのだが，biplot()関数では，$D$に以下のような小細工をして$UD$を求めている。
$$U\left(\begin{array}{cc} \sqrt{\mu_{0,1}}^{1-scale} & 0 \\ 0 & \sqrt{\mu_{0,1}}^{1-scale} \end{array}\right)$$
さらに，主成分負荷量は $VD$ををそのまま使っている。ただし，この時の$D$にも以下のような小細工をしている。 $$V\left(\begin{array}{cc} \sqrt{\mu_{0,1}}^{scale} & 0 \\ 0 & \sqrt{\mu_{0,2}}^{scale} \end{array}\right)$$ ただし，$scale$は，$[0,1]$の実数。

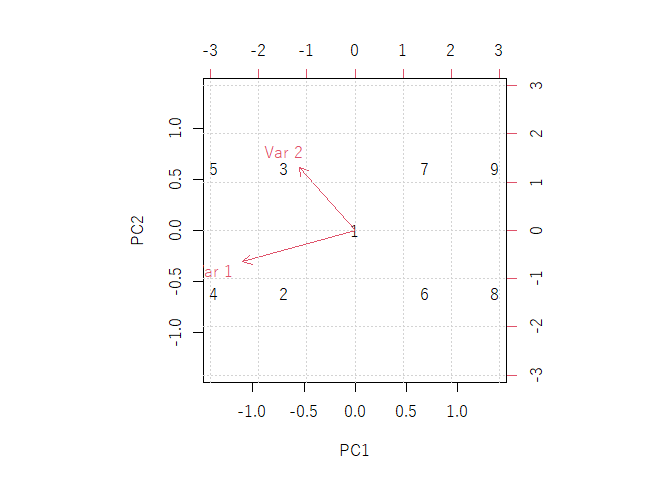

$scale=1$の場合
biplot(pr01,scale=1,asp=1)
grid()
対角行列$D$の各要素を$k$乗したものを$D^k$と表すと・・・
各点のスコアは$UD^{1-1}=U$で，$U$そのもの
U01 %>% round(4)
[,1] [,2]
[1,] 0.0000 0.0000
[2,] -0.2236 -0.3536
[3,] -0.2236 0.3536
[4,] -0.4472 -0.3536
[5,] -0.4472 0.3536
[6,] 0.2236 -0.3536
[7,] 0.2236 0.3536
[8,] 0.4472 -0.3536
[9,] 0.4472 0.3536
主成分負荷量は$VD^1=VD$
V01%*%D01 %>% round(4)
[,1] [,2]
[1,] -8.9443 -1.4142
[2,] -4.4721 2.8284
行が変数名，列が主成分名。 負荷量の定義通りではなく$X$の標準偏差×$\sqrt{n-1}$で割られていない値。
つまり，biplot()関数に引数 scale=1を与えた場合，プロットされる各店のスコアは，ノルム1に標準化されたスコア。この例の場合，第1主成分のスコアのバラツキが大きく第2主成分のスコアのバラツキは小さいが，biplot()関数の出力では，同じようなバラツキに見えることになる。
主成分負荷量は，$X$とスコアの相関なので，値が$[-1,1]$の範囲の値をとるはずなのに，この例では，$[-1,1]$の範囲を軽くはみ出している。またもともと標準偏差の大きかった変数の矢印が長くなっている。
解釈の仕方としては，各点のスコアのプロットの位置関係は，軸ごとに頭を切り替えて読むべき。各変数の主成分負荷量は，矢印の長さはもともとの各変数の標準偏差であって，主成分分析として意味があるのは，各主成分の軸との近さ（傾き）でしょう。
$scale=0$の場合
biplot(pr01,scale=0,asp=1)
grid()
各点のスコアは$UD^{1-0}=UD$で定義通りのスコア。
U01%*%D01%>%
round(4)
[,1] [,2]
[1,] 0.0000 0.000
[2,] -2.2361 -1.118
[3,] -2.2361 1.118
[4,] -4.4721 -1.118
[5,] -4.4721 1.118
[6,] 2.2361 -1.118
[7,] 2.2361 1.118
[8,] 4.4721 -1.118
[9,] 4.4721 1.118
主成分負荷量は$VD^0=V$となってしまい，これは主成分ベクトルそのもの。
V01%>%
round(4)
[,1] [,2]
[1,] -0.8944 -0.4472
[2,] -0.4472 0.8944
biplot()関数に引数scale=0を与えた場合のプロットは，正確な各点のスコアがプロットされる。ただし，因子負荷量は，各スコアの各主成分方向のバラツキを反映していない主成分ベクトルの傾きだけしか示さない。矢印の長さは常に1。主成分ベクトルそのものだから，2変数だと矢印は直交する。
$scale=0.5$
biplot(pr01,scale=0.5,asp=1)
grid()
スコアは$UD^{\frac{1}{2}}$，主成分負荷量は$VD^{\frac{1}{2}}$，計算もプロットもできるが，解釈に苦しむ。
$X$を標準化する
$X=(X_1,X_2)$を平均0（もともと0だが），標準偏差1に標準化してみたらどうか？
$X$を標準化する
x01_s<-scale(x01)
x01_s
[,1] [,2]
[1,] 0.0000000 0.0000000
[2,] 0.7808688 0.0000000
[3,] 0.4685213 1.0690450
[4,] 1.4055639 0.5345225
[5,] 1.0932163 1.6035675
[6,] -0.4685213 -1.0690450
[7,] -0.7808688 0.0000000
[8,] -1.0932163 -1.6035675
[9,] -1.4055639 -0.5345225
attr(,"scaled:center")
[1] 0 0
attr(,"scaled:scale")
[1] 3.201562 1.870829

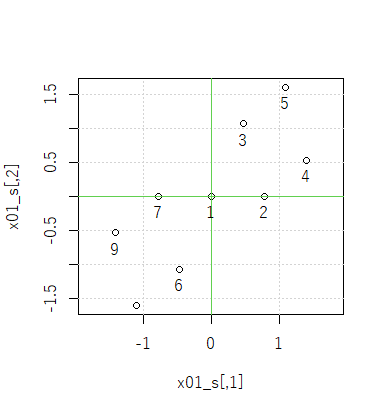

プロットしてみる
plot(x01_s,asp=1)
grid()
abline(h=0,col=3)
abline(v=0,col=3)
text(1:9,x=x01_s[,1],y=x01_s[,2],pos=1)
ちょっと距離感が変わった。
主成分分析
pr01_s<-prcomp(x01_s)
pr01_s
Standard deviations (1, .., p=2):
[1] 1.3233690 0.4986928
Rotation (n x k) = (2 x 2):
PC1 PC2
[1,] -0.7071068 -0.7071068
[2,] -0.7071068 0.7071068
（データの動きを見たいので $X$ を標準化したが，ふつうはprcomp()関数に引数 scale. =TRUE を与える。これですべての$X$の変数が標準化できる。）
2変数とも標準化しているので，主成分ベクトルは常に45度線の方向（とその直交）。ちなみに$\sin(\pi/4)=0.7071068$。
各点のスコア
pr01_s$x
PC1 PC2
[1,] 0.0000000 0.0000000
[2,] -0.5521576 -0.5521576
[3,] -1.0872235 0.4246344
[4,] -1.3718482 -0.6159193
[5,] -1.9069141 0.3608727
[6,] 1.0872235 -0.4246344
[7,] 0.5521576 0.5521576
[8,] 1.9069141 -0.3608727
[9,] 1.3718482 0.6159193
因子負荷量
cor(x01_s,pr01_s$x)
PC1 PC2
[1,] -0.9357632 -0.3526291
[2,] -0.9357632 0.3526291

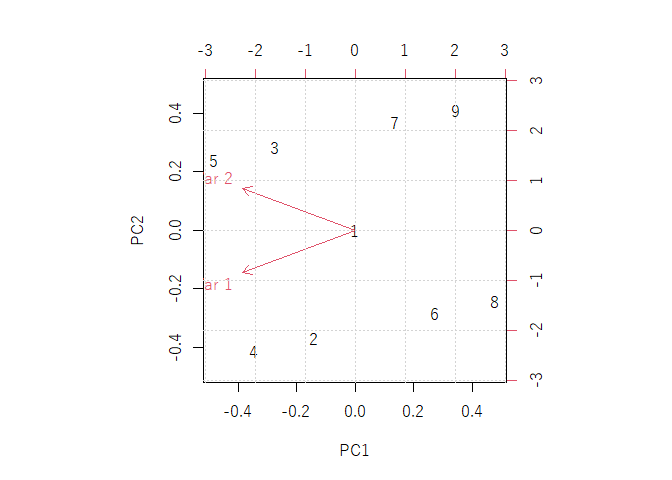

biplot()関数出力（scale=1）
biplot(pr01_s,scale=1,asp=1)
grid()
各点スコアのプロットは並びだけががかるが，距離感は解釈が難しい。因子負荷量の矢印は，$X$の2変数を標準化したので，長さが同じになった。矢印の先の位置は$X$とスコアの相関係数を$\sqrt{n-1}$倍した値（各変数を標準偏差1に標準化しているので）。
とにかく，第1主成分は $x_1$軸と$x_2$軸の間を通っていて（標準化しているのでそうなるでしょう），$X_1$も$X_2$も第1主成分との相関が高いということだけはわかる。
cor(x01_s,pr01_s$x)*sqrt(8)
PC1 PC2
[1,] -2.646738 -0.9973856
[2,] -2.646738 0.9973856

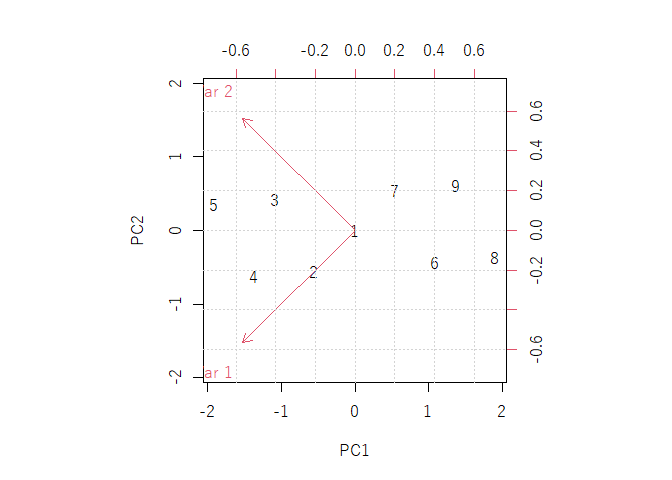

biplot()関数出力（scale=0）
biplot(pr01_s,scale=0,asp=1)
grid()
主成分負荷量は，scale=0の場合，主成分ベクトルと同じなので，標準化された$X$だと必ず45度線になり，図を見てもあまり意味ないが第1主成分方向に各点のスコアが大きくばらついていることだけはわかる。
寄与率
スコアの分散が固有値だが，分散の和における個々の分散（固有値）の割合は寄与率と呼ばれる．
２変数しかない場合，第２主成分までで，固有値が２つある $(\mu_1,\mu_2)$ 。この場合，第１主成分の寄与率は
$$\displaystyle \frac{\mu_1}{\mu_1+\mu_2}$$
２変数しかない場合，$\mu_1+\mu_2$が$X$の分散（$Var(X_1)+Var(X_2)$）と一致するので，この寄与率は第１主成分が$X$の分散を説明する割合ということになる．
スコアの分散は
var(pr01$x)%>%
round(4)
PC1 PC2
PC1 12.5 0.00
PC2 0.0 1.25
固有値は
pr01$sdev^2
[1] 12.50 1.25
寄与率は
pr01$sdev^2/sum(pr01$sdev^2) %>% round(4)
[1] 0.90909091 0.09090909
第１主成分の寄与率が90.9％で，第２主成分の寄与率が9.09％ということ．
寄与率は，summary()関数で出力できる．
summary(pr01)
Importance of components:
PC1 PC2
Standard deviation 3.5355 1.11803
Proportion of Variance 0.9091 0.09091
Cumulative Proportion 0.9091 1.00000
## Importance of components:
## PC1 PC2
## Standard deviation 3.5355 1.11803
## Proportion of Variance 0.9091 0.09091
## Cumulative Proportion 0.9091 1.00000
Proportion of Varianceが寄与率．それを大きい方から順に足していったのが累積寄与率．Cumulative Proportionがそれ．この場合２変数なので，主成分は高々２個．なので，第２主成分で累積寄与率は1になる．
$X$を標準化した場合も見てみる。
summary(pr01_s)
Importance of components:
PC1 PC2
Standard deviation 1.3234 0.4987
Proportion of Variance 0.8757 0.1244
Cumulative Proportion 0.8757 1.0000
第１主成分の寄与率が，標準化していない場合よりも小さくなった．
主成分分析の結果は変数のスケールに応じて変わるということ．つまり同じデータでも，例えばキログラムで測るのか，それともトンで測るのかでも結果が変わるということ．
それはまずい，ということで，主成分分析では各変数の分散を１に揃えるのが一般的．
ただし，合計に意味があるような場合．例えば，入試の成績などでは，各科目の分散を１に揃えない方が，分析の意味づけがやりやすくなるはず，たぶん．
なお，prcomp()関数だと，すべての変数の分散を1に揃えるには，引数scale. = TRUE を与えればよい。
prcomp(x01,scale. = TRUE)
Standard deviations (1, .., p=2):
[1] 1.3233690 0.4986928
Rotation (n x k) = (2 x 2):
PC1 PC2
[1,] -0.7071068 -0.7071068
[2,] -0.7071068 0.7071068
有馬哲・石村貞夫『多変量解析のはなし』東京図書,1987 ↩︎
